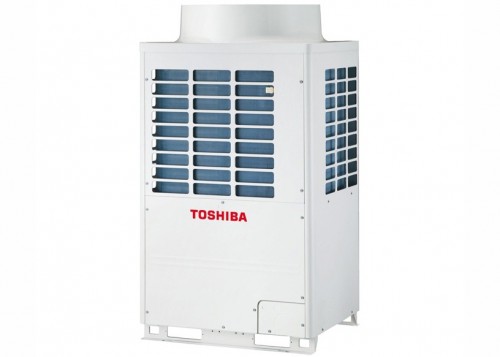

Наружный блок VRF системы Toshiba MMY-MAP1204FT8-E

Новая VRF система Toshiba SHRM-i с рекуперацией тепла
Toshiba - один из мировых лидеров в области кондиционирования. Продолжая развивать инновационную серию мультизональных систем, Toshiba предлагает на Российском рынке трехтрубные VRF системы Super Heat Recovery Multi System-i (SHRM-i), позволяющие в полной мере использовать режимы охлаждения и обогрева. Третье поколение систем с рекуперацией расширяет возможности использования систем Toshiba при кондиционировании зданий.

VRF системы SHRM-i позволяют добиться идеального климата в любом здании: одновременная работа на охлаждение и обогрев, общая мощность системы кондиционирования до 84 кВт, охлаждение и обогрев до 48 помещений, полная длина трубопровода может достигать 500 м, а перепад высоты между блоками - до 50 метров.

Непревзойденная эффективность VRF системы
Энергетическая эффективность в режиме обогрева COP = 5,63, в режиме охлаждения EER = 6,05 (при 50% загрузке). Это непревзойденно высокие значения для трехтрубных систем кондиционирования: на 1 кВт расхода электрической мощности система создает более 6 кВт холода!

Преимущества мультизональных систем Toshiba SHRM-i

• Комфорт. Индивидуальный климат в каждом помещении - мультизональная система точно поддерживает заданную температуру и скорость воздуха. Низкий уровень шума.
• Надежность. Обеспечена высоким качеством сборки, двухроторными инверторными компрессорами во всех внешних блоках, совершенной системой регулирования Экономичность. Потребление электроэнергии на 50% ниже, чем у аналогичных систем кондиционирования. Гибкое ветвление трасс дополнительно снижает стоимость мультизональной системы Тошиба.
• Гибкость. 18 комбинаций наружных блоков, 80 моделей внутрених блоков всех типов - настенных, канальных, кассетных, консольных... Полная длина трассы увеличена с 300 до 500 метров. Максимальное расстояние между блоками может достигать 200 метров. Toshiba SHRM-i позволяет спроектировать трубопровод любой конфигурации. Имеется программа подбора оптимальной конфигурации VRF систем Toshiba.
• Удобство управления. Индивидуальное, центральное и сетевое управление блоками мультизональной системы. Широкий выбор контрольно-регулирующих устройств - от недорогого упрощенного пульта до сервера для сетевого управления системой кондиционирования.
• Охлаждение и обогрев одновременно. Основная особенность системы кондиционирования Toshiba SHRM-i - это возможность внутренних блоков одной системы одновременно работать в разных режимах. Выбор режима охлаждения или обогрева для каждой комнаты индивидуальный.

Для реализации возможности одновременного охлаждения и обогрева перед внутренними блоками устанавливаются модули FS (Распределители потока). На один FS модуль можно установить несколько внутренних блоков (соответственно они все будут работать в одном режиме). Если в системе SHRM-i установить внутренний блок без модуля FS, то внутренний блок всегда будет работать в режиме охлаждения.

Широкий выбор внутренних блоков
К трехтрубной системе SHRM Toshiba с рекуперацией тепла можно подключить до 48 внутренних блоков. Широкий модельный ряд внутренних блоков включает в себя 13 типов и около 80 моделей. Такой богатый выбор блоков позволяет создать систему кондиционирования, идеальную именно для Вашего здания — в каждом помещении будет внутренний блок именно того типа и мощности, который там нужен.

• Кассетные: стандартные 4-поточные, компактные 4-поточные, 2-поточные, 1-поточные
• Канальные: стандартные, высоконапорные, суперплоские, со 100% притоком воздуха
• Подпотолочные
• Настенные: 1 серии, компактной 2 серии
• Напольные
• Скрытые консольные
• Внешние блоки с 3 инверторными компрессорами

В состав внешних блоков VRF-системы Toshiba SHRM-i впервые в отрасли входят ТРИ двухроторных компрессора с инверторными приводами (блоки 12 и 14 НР). Блоки меньшей производительности оснащены двумя компрессорами, как и в предыдущей системе Toshiba SHRM.

Двухроторный компрессор имеет две камеры сжатия. В каждой камере хладагент сжимается диском со смещенным центром. Оба диска установлены на одном валу со смещением, в противовес. Сила соприкосновения диска и камеры по сравнению со спиральными компрессорами уменьшена. В результате могут использоваться подшипники меньшего размера и требуется меньше смазки. Благодаря этому в VRF системе Toshiba SHRM-i снижен вес компрессоров и они могут нормально работать при низких скоростях вращения.

Cистема Управления Toshiba SHRM-i
С помощью центрального пульта дистанционного управления можно индивидуально управлять отдельными внутренними блоками системы кондиционирования Toshiba SHRM-i с рекуперацией тепла (до 64) или группами (до 64), состоящими из восьми внутренних блоков. При этом управлять блоками системы кондиционирования можно как с центрального пульта дистанционного управления, так и с пультов управления каждого внутреннего блока.

Централизованное управление 64 группами
Индивидуальное управление несколькими внутренними блоками (до 64). Функции этого пульта аналогичны функциям основного пульта дистанционного управления.
Система управления системы кондиционирования Toshiba SHRM-i может осуществлять гибкое централизованное сетевое управление в соответствии с конкретными требованиями заказчика: от управления инженерным оборудованием здания, подключенным к сети с открытой конфигурацией, например, лифтами, устройствами противопожарной сигнализации, осветительными приборами и т.п., до центрального управления отдельными кондиционерами. Кроме того, в центральную систему управления VRF-системы SHRM-i могут быть интегрированы сплит-системы, например, полупомышленные кондиционеры Тошиба с цифровыми инверторами Digital Inverter или Super Digital Inverter.

Управление на основе открытой сети
Системы управления на основе открытой сети предназначены для подключения к системам управления инженерным оборудованием зданий (BMS).

С помощью интерфейса LonWorks система кондиционирования Toshiba SHRM-i, являющаяся устройством сети LON, взаимодействует с системой управления инженерным оборудованием здания и снабжает информацией о рабочем режиме.

Toshiba Corporation — крупный международный концерн, работающий в области электротехники, электроники, энергетического оборудования, медицинского оборудования. Корпорация Toshiba была основана в далеком 1875 году в результате слияния компаний Tokyo Electric Company и Shibauro Electric Company. С первых дней своего существования этот японский производитель взял курс на инновации и революционные идеи.

Одним из направлений в деятельности корпорации Toshiba является производство климатической техники. Главным преимуществом климатического оборудования Toshiba можно по праву считать грамотно разработанную систему очистки воздуха. Все кондиционеры Toshiba оснащены специальными фильтрами, с помощью которых воздух очищаешься не только от пыли и посторонних запахов, но от бактерий, микробов и вирусов. Каждый кондиционер разработан с учетом высоких требований к эргономичному дизайну, уровню шума и коэффициенту эффективности. Именно Toshiba впервые создает сплит-систему с раздельным внешним и внутренним блоком кондиционера. Помимо этого, в кондиционерах Toshiba была использована первая инверторная технология, которая разделила все климатическое оборудование на инверторное и неинверторное.

Системы кондиционирования Toshiba отлично решают задачи по охлаждению воздуха, обеспечивают и поддерживают такой комфорт в помещении, в котором можно работать и находиться длительное время. Таким образом, можно уверенно сказать, что кондиционеры Toshiba являются надежными, долговечными системами. Срок службы кондиционеров составляет 10 лет.
